LMA-3

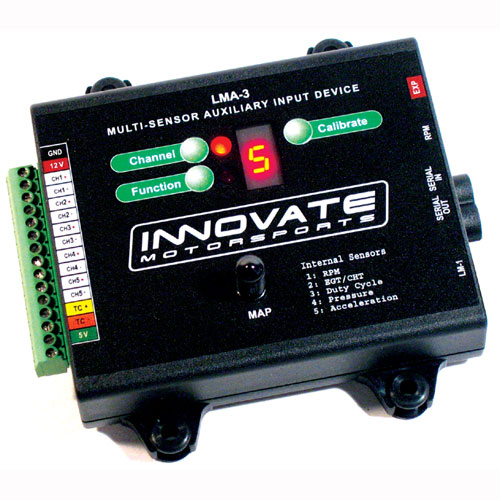

LMA-3 MTX対応センサーボックス




LMA-3は、様々なセンサーと外部入力端子を備える「外部入力センサーボックス」です。

■ 単独でも使用可能 (データのロギングには、LM-1またはパソコンが必要)
回転数、加速度、ブースト圧(負圧)、デューティー比(インジェクター開弁率等)、排気温度(熱電対必要)が、LMA-3本体だけで取得できます。

データ表示には、ソフトウエア LogWorks を使用できるため、今までのように高価なセンサーを集める必要がなくなります。

■ 以下のセンサーを内蔵しています
1. 回転信号入力(インダクティブクランプ使用可能)
2. Gセンサー内蔵(前後/左右検出)
3. 圧力センサー内蔵(正圧/負圧)
4. デューティー比入力(インジェクター開弁率などパルスの比率を測定可能)
5. K型熱電対アンプ入力(入力端子として装備)

■ 入出力端子を装備しています
1. 外部センサー駆動用5V電源出力端子
2. 5種類の外部入力端子 (外部入力端子は、内部センサーと同時使用できません)
3. インダクティブクランプ(オプション)接続端子
4. シリアル入出力端子(イノベートシリアルバス)
5. 電源入力端子(LM-1に接続する場合、電源はLM-1より供給されるため接続不要です)

■ パソコンや周辺機器に接続できるモジュラーチューニングシステムMTS対応
 LM-1など、弊社製データロギングシステムやメーターなどとシリアル通信ケーブルで接続されますので、簡単にトータルデータロギングシステムが構築可能です。

■ 製品仕様

 回転数  0~20460rpm
 回転信号入力電圧  1.5~250V(またはインダクティブクランプ)
 温度測定範囲 0~300度 または 0~1093度 (熱電対による)
 圧力測定範囲  0~約3Kg/cm2 (0~44.1PSI 絶対圧)
 圧力センサー接続部  直径 6mm
 デューティー比  0~100% (開弁率など計測可能)
 加速度測定範囲  ±2g
 アナログ入力範囲  0~5V
 入力電圧  最大 40V
 サンプリング間隔  1秒あたり 12.21回 (81.92 msec)
 接続方法  専用シリアルケーブル


■ 製品構成

 LMA-3本体
 シリアルケーブル(LM-1用)
 シリアルケーブル(パソコン用)
 配線コネクター一式
